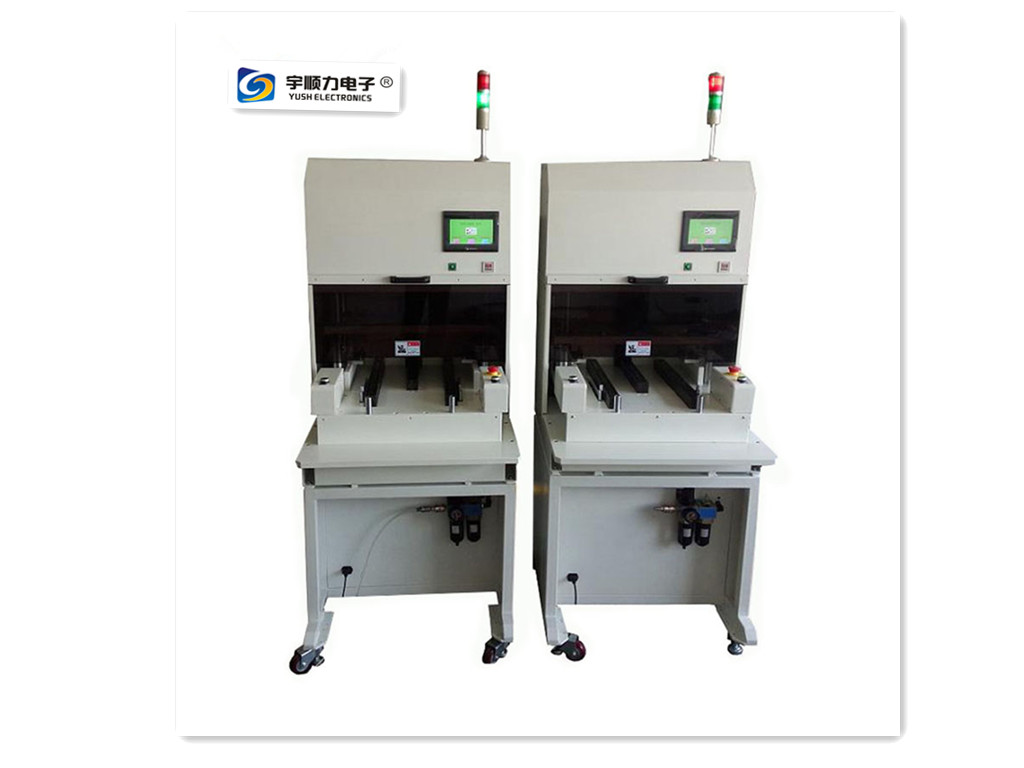

产品简介:

1. YSV-3A-走板式PCB分板机，微电脑控制全自动分板，高效率同时兼具走刀式分板机的各种优点:应力小走刀式分割避免线路板暗伤、锡裂等问题，适用性广泛，适合双面带有元件的线路板。

2.采用了PLC和触摸屏人机界面控制系统，自动故障停机显示，智能参数定位系统，可精准的实现PCB等距或不等距v-cut 槽每一步对位，设置有点动功能，点动功能可手动点动实现确认v-cut 对刀精准度从而更能保证分割出最佳品质产品。

本机带有记忆储存功能(可储存100组数据),这功能方便操作(只要是储存过的产品数据)直接下载使用无需再设置，快速换板分割，实现一台机器多种板型分割作业。

1. 机器还设有操作技术员使用界面和工程技术员使用界面，操作技术员使用界面可下载相对生产的产品数据工作，但不可更改数据，工程技术员使用界面是带有密码输入，密码输入后工程技术员就可对数据更改下载等。



   机器内部主要结构写真



   技术参数

1. 项目 YSV-3A-走板式PCB分板机

2. 名称 走板式PCB分板机

3. 走板式PCB分板机外形尺寸L/W/H 990mm*550mm*1250mm

4. 走板式PCB分板机刀具尺寸 圆刀125mm*3mm    直刀400mm*43.5mm*6mm

5. 走板式PCB分板机刀具材质 进口高速钢

6. 走板式PCB分板机刀具品牌 SKH-9

7. 分板厚度 三分之一板厚

8. 走板式PCB分板机分板长度 1mm-5mm

9. 分板速度 300mm/s

10. 分板宽度 1mm-200mm最佳(最小片宽，非整拼宽度)

11. 工作气压 0. 5-0.8mpa

12. 工作电压 220V/110V可选

13. 走板式PCB分板机设备功率 150W

14. 整机重量 200kg





    走板式PCB分板机机器内部主要结构写真



    特点:

1. 定位精度高。

   2.走板式PCB分板机切板应力小。

   3.红外线光幕感应，安全性能高。

   4.自动送板、切板，效率更高。

   5.走板式PCB分板机可对接上下板机，更省人工。
