                                        优质闸刀式分板机宇顺力厂家
                                        优质闸刀式分板机宇顺力厂家
                                        优质闸刀式分板机宇顺力厂家

                                        产品详情

                                         概述:



                                        1. 针对COB光源板开发的分板设备,采用PLC触摸屏控制自动送料分板。

                                        2. 方便分板各种COB基板,球ED铝基板,COB陶瓷板等。

                                        3. 防呆结构设计,操作简易,安全生产。

                                        4. 分板效率比传统分板机快5-6倍。

                                        5. 分切时对元件微应力在200左右,避免锡裂,防止精密零件受损。

                                        6. 气混合式设计,双直刀分切,特别适用与分割精密PCB板。

                                        7. 铡刀式分割,适用于各种厚度PCB板,切板行程厚度2MM以下。


                                        产品详情

                                        • 分板寸尺:L100*W200MM (可定制)
                                        • 刀具尺寸Toolsize:直刀230*45*6

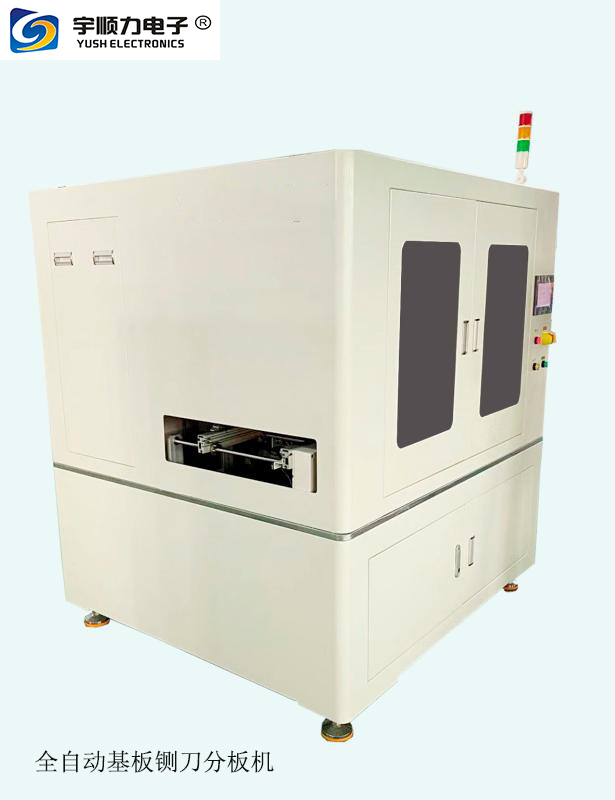

                                        自动铡刀分板机-YSV-4A




                                        1.

                                          产品简介:
                                          1、PLC精确控制自动化分板,对接上板机,可实现无人值守全自动分板作业。
                                          2、针对半导体产品分板设计。
                                          3、特定料盒自动上料,并且有防呆功能。
                                          4、采用铡刀方式分板,应力小,分板质量高。
                                          5、自动取料,产品自动摆盘,并且可摆进笼。
                                          6、全程无需人工操作,对产品到一定的保护作用。



                                          作业流程:

                                        1. 人工将装有产品的特定料盒放入机器

                                        2. 机器自动定位料盒,气杆推产品到机器定位治具

                                        3. 机械手夹取产品,送入分板机

                                        4. 分板机按照设定的程序开始分板

                                        5. 后端机械手夹取产品,放入定位冶具

                                        6. 摆盘机械手吸取产品,进行摆盘

                                        7. 机器完成一个工作流程





                                        项目

                                        YSV-4A

                                        名称

                                        半自动铡刀分板机

                                        外形尺寸Outline size L/W/H

                                        (L)890X (W)550X(H)1090mm

                                        刀具尺寸Toolsize

                                        直刀230*45*6

                                        刀具材质Tool material

                                        进口高速钢

                                        刀具品牌Tool brand

                                        宇顺自制

                                        分板厚度Router thickness

                                        0.5-3.0mm板厚(V-CUT 板厚三分之一)

                                        分板寸尺

                                        L100*W200MM (可定制)

                                        分板速度Router speed

                                        1刀/2s

                                        工作气压Air pressure

                                        O.5-0. 8mpa

                                        工作电压Voltage

                                        220v可选

                                        设备功率Power

                                        120W

                                        重量Weight

                                        约150kg
